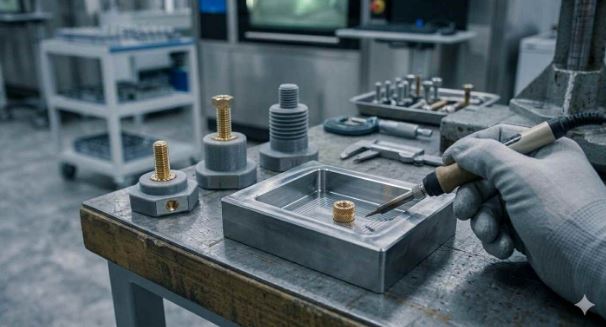

ほとんどの機械加工工場では、様々な部品に同様のポケット形状が用いられています。平らな材料をフライス盤に投入すると、数分後には、きれいで精密な空洞が切削されます。この空洞は、電子機器を収容したり、軽量化を図ったり、ベアリングを収めたり、あるいは単に不要な材料を除去したりする役割を果たします。
その工程はポケットミリングと呼ばれ、一見単純に見えますが、戦略、ツールパスの選択、そして加工技術の熟練度が非常に重要になる工程の一つです。ポケットCNC加工は、凹状の空洞や内部構造を作成するために、CNCミリングにおいて広く用いられています。
不適切なポケット加工戦略は、機械稼働時間を何時間も無駄にし、工具を破損させ、再加工が必要な見苦しい床面を残します。一方、適切に計画されたポケット加工は、工具の摩耗を抑え、寸法精度を高く保ちながら、効率的に材料を除去します。
このガイドでは、ポケットミリングとは実際どのようなものなのか、どのような場面で使用されるのか、そして機械加工者が部品の精度と生産性を維持するためにどのようにポケットミリングに取り組むのかを詳しく解説します。

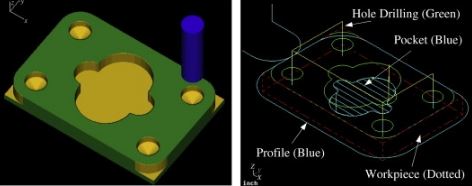

ポケットミリングはCNC加工部品内部の定義された境界の内側から材料を除去し、凹部を形成する加工。外側の縁や輪郭に沿って切削するのではなく、切削工具が材料内部を移動して内部領域を削り取る。
ポケットフライス加工は、軽量の航空宇宙部品から電子機器の筐体、金型キャビティまで、あらゆる場所で使用されています。
CNCポケット加工の主な特徴：
● 部品の外側の縁を切削するのではなく、部品内部に空洞や凹み領域を作成します。
● 寸法精度を維持しながら、制御されたツールパスを使用して材料を徐々に除去します。
● デザインによっては、底が平らなポケット、段差のあるポケット、または立体的なポケットが含まれる場合があります。
● 多くの場合、速度と表面品質のバランスを取るために、荒削りと仕上げの工程が必要になります。
● 一般的な加工材料の多くに対応します。
○ アルミニウム合金
○ステンレス鋼
○炭素鋼
○ 真鍮と銅
○ナイロンやPOMなどのエンジニアリングプラスチック
つまり、部品設計に明確な壁面と底面を持つ凹部が含まれる場合、ポケットフライス加工は通常、それを実現するための加工方法となる。
ポケットフライス加工は、通常、ポケットの境界がワークピースに対してどのように定義されるかによって分類されます。
この境界によって、CAMソフトウェアがツールパスを生成する方法と、カッターが材料に進入する方法が決まります。
実際には、CNC加工されたポケットは、主に3つの構造カテゴリーに分類されます。すなわち、閉じたポケット、開いたポケット、そして島状の構造を持つポケットです。
閉じたポケットは、四方を材料で囲まれています。ポケットの境界は、部品の形状の内側に完全に収まっています。
これはCNCフライス加工において最も一般的なポケット形状です。代表的な例としては、凹型ハウジング、取り付け用空洞、電子機器筐体などが挙げられます。
特徴：
● ポケットの壁はすべて部品の内側にあります
● カッターは傾斜、らせん補間、または事前に開けられた穴を通して進入する必要があります。
● 深い空洞では切りくずの排出が困難になる場合があります
● 荒削りと仕上げ削りは通常必要
閉じたポケットは、次のような場合によく使用されます。
● 電子機器用ハウジング
● 固定プレート
●金型キャビティ
●軽量構造部品
境界が完全に閉じているため、CAMシステムはそれを閉じた加工領域として扱い、ポケット内部に切削工具経路を生成します。
オープンポケットとは、少なくとも1つの側面が加工対象物の外縁と交差する形状のことである。
内部空間は完全に密閉されているのではなく、部品の外側に向かって部分的に開いている。多くの設計では、これは従来の空洞というよりは、凹んだ段差や棚のような形状に見える。
一般的な例としては、以下のようなものがあります。
● 体重を減らすための切り抜き
●側面アクセスチャネル
● 開いたスロットまたは段差のある特徴
開口部のあるポケットは、加工時に異なる挙動を示す。
● 空洞が開いているため、チップがより容易に排出される
● このツールは、垂直に傾斜させるのではなく、側面から挿入できる場合が多い。
● 開口境界付近では切削接触が急激に変化する可能性がある
このため、CAMソフトウェアは、加工対象物の外側から内側に向かって進むツールパスを生成することが多く、加工開始時の工具負荷を軽減する。
島状の形状を持つポケットには、加工してはならない内部形状が含まれています。
アイランドとは、基本的に空洞内部に隆起した部分を指します。ポケット加工の際、カッターはこの内部領域を維持しながら、周囲の材料を除去する必要があります。
典型的な島の特徴は以下のとおりです。
● 取り付けネジ用のボス
● 位置合わせポスト
●ハウジング内部の構造リブ
島状のポケットを加工するには、カッターが以下のことを行う必要があるため、より複雑なツールパス計画が必要になります。
● 複数の境界周辺の透明な素材
● 島の形状との衝突を避ける
● 一貫したツール活用を維持する
最新のCAMシステムは、囲まれた領域を自動的に検出し、それらを島として扱い、周囲の材料を除去しながらこれらの内部形状を迂回するツールパスを生成します。
複雑な構造の場合、1つのポケットに複数の島が含まれる場合や、島の中にさらに小さな内部ポケットが含まれる場合もある。
これらの構造的カテゴリー内では、ポケットは以下のような様々な幾何学的形状をとることができます。
●長方形のポケット
● 円形ポケット
● 不規則な形状または自由形状の空洞
長方形や円などの規則的な形状は手動でプログラミングする方が容易ですが、不規則な形状のポケットは通常、CAMで生成されたツールパスに依存します。
現代のCNC加工ワークフローでは、キャビティの正確な形状よりも、ポケット構造（オープン、クローズド、アイランド）の方が加工戦略に大きな影響を与える。
ポケットの形状は、全体の半分に過ぎません。切削工具がどれだけ効率的に材料を除去できるか、そして工具にどれだけの負荷がかかるかは、ツールパス戦略によって決まります。
全く同じポケットを切削する2つのプログラムでも、CAMソフトウェアがパスを生成する方法によって、サイクルタイムは劇的に異なる場合があります。速度を優先する戦略もあれば、工具寿命や表面仕上げを優先する戦略もあります。
優れたポケットCNCフライス加工では、通常、単一の加工工程に頼るのではなく、複数の加工戦略を組み合わせる。
CNCによるポケット加工は、ほぼ必ず荒削りと仕上げの2段階で行われます。
荒削りとは、材料の大部分を除去する工程です。完璧な精度を目指すのではなく、仕上げ加工のためのわずかな余裕を残しつつ、材料の大部分を素早く除去することが目的です。
荒削りの際、加工機は通常、ポケットの壁面と底面に0.2～0.5mmの材料を残します。この残材によって、仕上げ加工時に表面を擦ることなく、きれいに切削できるようになります。
仕上げ工程はその後に行われます。カッターは残りの材料を軽い力で削り取り、最終的な表面品質と寸法精度を実現します。
適切な仕上げ加工を行わないと、ポケットの壁面に工具痕が目立ったり、寸法が不均一になったりすることがよくあります。
最新のCAMシステムは、さまざまな加工条件に適した複数のCNCポケット加工戦略を提供しています。
Zレベルポケット加工は、上から下へ材料を層状に除去していく加工方法です。シンプルで予測しやすい方法ですが、角の部分で工具が突然引っかかることがあります。
スパイラルポケット加工では、カッターが連続的な経路に沿って徐々に内側または外側に移動します。これにより、急激な方向転換が軽減され、多くの場合、表面仕上げが向上します。
トロコイド加工は、切削工具が円形のループ状の経路をたどることで、一貫した切削接触を維持し、工具負荷を軽減する、もう一つの高度なポケット加工手法です。
適応型切削（動的切削とも呼ばれる）は、切削全体を通してカッターの接触状態を一定に保ちます。急激な方向転換ではなく、工具は滑らかで流れるような経路に沿って移動し、一定の切削力を維持します。
今日の多くの工場では、荒削りには適応的な手法が用いられ、その後、ポケットの壁面を仕上げるために軽い輪郭加工が行われます。
信頼性の高い公差で複雑なポケット加工を必要とするエンジニア向けに、当社は オンラインCNCフライス加工 3軸から5軸までの加工能力と、迅速な生産ターンアラウンドを実現。
