機械加工における主な相違点と応用例

3人の機械工に治具と固定具の違いを説明してもらうと、おそらく3人とも違う答えが返ってくるでしょう。これは、特に実際に機械の前に立って作業していない人にとっては、常に混同されやすい点の一つです。

しかし、セットアップを計画する際には、その違いが非常に重要になります。部品の保持方法によって、位置合わせ、再現性、次の部品のロード速度など、すべてが変わってきます。試作品1点であればそれほど大きな問題ではありませんが、1000個単位の量産となると話は別です。これはすべてを左右する重要な要素となります。

機械加工におけるジグとフィクスチャの主な違いは、工具の制御方法とワークピースの保持方法にあります。ジグは切削工具をガイドして正確な穴あけ位置を実現するのに対し、フィクスチャはCNC加工や自動加工のためにワークピースを固定するだけです。この表は、両者の主な違いを一目でわかるようにまとめたものです。

治具や固定具は、位置決めのばらつきをなくすように設計されています。作業者は、ワークピースを一つ一つ手動で位置決めする必要はありません。セットアップ自体が、部品がどこに配置されるか、そして工具がどのように部品に当たるかを正確に決定します。一度設定が完了すれば、あとは機械が作業を繰り返すだけで、ユーザーが調整する必要はありません。

多くの店舗は今でも什器をゼロから自作していますが、この方法は次第に少なくなっています。ほとんどの生産作業は、すでにセットアップが整っている専門パートナーに委託されています。企業は基本的にCNC加工治具設計が組み込まれているため、CADファイルから直接完成品を製造でき、治具の製作に3週間も費やす必要がありません。

治具と固定具とは何ですか？

アプリケーションを見る前に、治具や固定具が実際には何であるかを理解しておくと役立ちます。では、治具や固定具とは何でしょうか？

治具は加工対象物を所定の位置に固定し、切削工具を誘導する。

治具が加工対象物を保持・位置決めし、工作機械が切削経路を制御する。

それが根本的な違いだ。

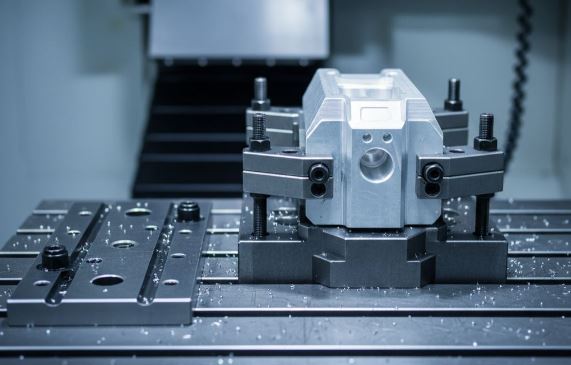

治具は、ガイドブッシュによってドリルが部品に進入する正確な位置を制御する穴あけ加工で一般的に使用されます。一方、固定具はCNC加工でより一般的で、プログラムによって工具の動きが決定され、固定具は単に部品を固定し、正しい位置に保持する役割を果たします。

製造業において、治具や固定具はどのような用途で使用されるのですか？

機械加工における問題のほとんどは、一貫性の欠如に起因します。1つの部品を手作業で正確に位置合わせすることはできても、それを50回、100回と繰り返すうちに、精度が徐々に低下し始めるのです。

治具や固定具を使えば、そうした推測作業は不要になります。

CNC加工装置のセットアップが完成したら、オペレーターは部品を所定の位置にセットし、加工を開始します。セットアップ自体が、部品の位置を一定に保つことを保証します。

次のような作戦でそれらが使用されているのを目にするでしょう。

● 繰り返し穴を開ける

● 部品のバッチ間で同じ形状をフライス加工する

● ねじ切り加工

● 部品が制御された向きで配置される必要がある検査セットアップ

実稼働環境においては、これは時間の節約になるだけでなく、より重要なことに、プロセスの予測可能性を維持することにつながる。

機械加工における治具と固定具の利点

治具と固定具の違いを理解することで、機械加工作業をはるかに容易に制御できるようになる。

実用的な利点としては、以下のようなものがあります。

● 部品の位置決めを一定に保つことで、加工精度が向上します

● 生産ロット全体にわたって高い再現性を実現

● バッチ生産時の積載・荷降ろしの高速化

● オペレーターによる手動位置合わせ作業が軽減される

●加工中の切削条件がより安定

● 精密な穴あけ、フライス加工、検査、および量産用ワーク保持具として使用されます。

機械加工において最も刺激的な部分ではないが、作業がどれだけスムーズに進むかを静かに左右する重要な要素である。

生産現場での治具と固定具の選択

理想的な世界では、選択は簡単です。しかし、実際の現場では、機械の種類と生産量に基づいて選択する必要があります。「教科書的な定義は何ですか？」と問うべきではありません。「この作業をより速くするにはどうすればいいですか？」と問うべきです。

ジグが理にかなうとき

治具は、特に手動式機器において、穴の精度と再現性が最優先される場合に最適な選択肢です。

同じ穴パターンで100枚のプレートに穴を開ける場合、作業員が一つ一つ手作業で位置を確認するのは避けたいものです。治具を使えば、ドリルを硬化ブッシングに物理的に押し込むことでこの問題を解決できます。以下のような場合に使用してください。

● 同一の穴パターンを大量に製造している。

● 手動ボール盤が主なボトルネックです。

● 方程式から演算子の「ドリフト」を取り除く必要があります。

試合が勝利した場合

治具はCNC加工の世界において絶対的な存在です。CNCツールパスをマシニングセンターにプログラムしてしまえば、物理的なガイドは必要ありません。機械はすでにどこへ向かうべきかを把握しているからです。あとは加工対象物が所定の位置に留まることだけが必要です。

そこでこの照明器具の出番です。これは以下の目的で設計されています。

● 多軸フライス加工。強力なクランプが必須となる。

● 部品を数秒で交換する必要がある高速サイクル。

● 機械が「ガイダンス」部分を処理する自動化されたセットアップ。

グレーゾーン：ハイブリッドとCNC時代

かつてはこの二つの境界線は明確だった。今日では、やや曖昧になっている。

治具のように部品を位置決めしながらも、特定の手動操作のためのブッシングプレートを備えた「ハイブリッド」ツールが登場しています。さらに、最新のCNCシステムでは、多くの機械加工において従来のドリル治具の必要性が軽減されています。機械の位置決めが正確であれば、治具の「ガイド」機能はすでにソフトウェアに組み込まれているからです。
