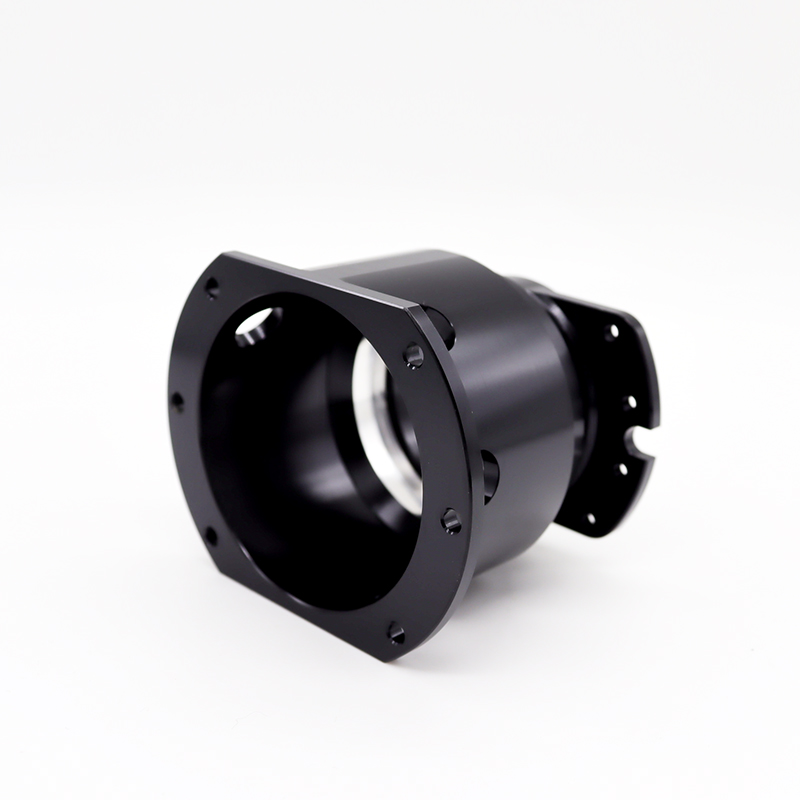

CNC高精度低反射光学部品

精密製造の頂点：CNC高精度・低反射表面処理技術

現代の精密製造分野では、部品の2つの主要な指標である寸法精度と表面性状が、最終製品の品質と信頼性を直接左右することがよくあります。CNC（コンピュータ数値制御）加工技術は、長年にわたり、ミクロンレベル、さらにはナノメートルレベルの寸法精度を実現するための基盤となってきました。しかし、光学、航空宇宙、半導体といった高精度分野への応用範囲が広がると、表面の低反射率という新たな重要な指標が浮上します。

高精度加工と低反射表面処理を組み合わせることは、今日のCNC製造技術における最高水準の一つです。これは工作機械の性能をテストするだけでなく、材料科学、ツールパスプランニング、そして後処理技術への包括的な挑戦でもあります。

I. なぜ低反射率が必要なのか？「美的」な機能要件を超えて

低反射表面は、美的効果を得るために不要な反射（または「アンチグレア」）を排除するだけではありません。その背後には、深い機能的ニーズが存在します。

1. 光学システムの性能：カメラ、望遠鏡、顕微鏡、レーザーレーダーなどの光学機器では、内部部品（鏡筒、支持台、絞り羽根など）からの反射光が迷光を形成し、画像コントラストの大幅な低下、ゴーストの発生、さらには信号ノイズの増加を引き起こす可能性があります。低反射率の表面は迷光を効果的に吸収し、画像品質とシステムの信号対雑音比を向上させます。

2. 軍事・航空宇宙分野におけるステルス性：機器表面の高い反射率は、レーダー波や赤外線検知において重要な特性です。低反射処理を施すことで、レーダー断面積（RCS）と赤外線特性を大幅に低減し、ステルス性能と生存性を向上させます。

3. 半導体およびセンシング技術：リソグラフィー装置やウェハ処理装置の内部では、不要な反射が極めて精密な光路やセンサーの読み取りを妨げ、製造上の欠陥につながる可能性があります。また、測定精度を確保するため、センサー本体のシェルも低反射性が求められます。

4. 医療・研究機器：内視鏡や高精度実験機器などは、観察とデータの純度を確保するために内部の光干渉を最小限に抑える必要があります。

II. どのように実現するか？高精度CNCと低反射技術の融合

高精度の寸法と低反射率を両立した部品を実現するには、多段階の体系的なプロジェクトが必要です。

高精度CNC加工：基礎

· 超高精度マシン: ナノメートルレベルの解像度を持つ線形格子定規、熱補正システム、高剛性のベッドとスピンドル、ハイエンドの 5 軸 CNC マシンを活用することで、幾何学的形状と寸法の最高の精度を保証します。

· 精密な切削工具と戦略: ダイヤモンド工具または超微粒子炭化工具を使用し、最適化された切削パラメータ (回転速度、送り速度、切削深さ) とツールパス (低速ツールサーボ旋削など) を組み合わせることで、処理の初期段階で優れた表面品質 (低粗さ) が実現され、その後の低反射処理のための完璧な基礎が築かれます。

2. 低反射率表面処理技術の実現：低反射率化の核心は、表面の微細構造や化学組成を変化させることで光吸収を高め、鏡面反射を低減することです。主な技術的アプローチは以下のとおりです。

· 表面微細構造処理（テクスチャリング）：

· 技術原理：CNC工作機械の極めて高い位置決め精度を活用することで、部品の表面にマイクロメートルまたはナノメートルサイズの高密度な溝、窪み、あるいは複雑な立体構造を加工することができます。これらの構造は「光トラップ」とみなすことができ、入射した光は多重反射と吸収を受けるため、再び逃げにくくなり、「黒化」効果が得られます。

· 実現方法：5軸フライス加工、フェムト秒レーザーアブレーション、化学エッチングなどにより表面微細構造を直接形成できます。

・特殊コーティング・吸着：

· 技術原理：機械加工されたベース材料の上に、物理蒸着（PVD）、化学蒸着（CVD）、またはスプレープロセスを通じて、黒色クロム、黒色ニッケル、カーボンナノチューブ（CNT）コーティング、または特定のセラミックコーティングなどの光吸収特性の高い材料の層を覆うことができます。

· 利点：選択性が強く、様々な波長（可視光、赤外線、レーダー波など）に合わせたコーティング設計が可能で、吸収効率が非常に高い。ただし、部品の高精度寸法に影響を与えないよう、コーティングの厚さを厳密に管理する必要がある。

・化成処理：

· 技術原理：化学的手法（陽極酸化、黒色酸化など）により、金属（特にアルミニウム、鋼）表面に多孔質で粗い化成皮膜を生成できます。この皮膜自体が光吸収特性を有します。一般的な例としては、アルミニウム合金の黒色陽極酸化が挙げられます。

· 注意：正確な寸法に影響を与えないように、処理プロセスを正確に制御する必要があります。

3. 連携と課題：最大の課題は、後工程の低反射処理（コーティング、酸化処理など）によって極めて薄い層が追加され、部品の最終サイズが変化する可能性があることです。そのため、高精度CNC加工の初期段階で「補償設計」を実施し、コーティングの厚さなどの要素を事前に考慮し、「マイナス許容差」加工を実施することで、加工後の部品の最終サイズが設計要件を完全に満たすようにする必要があります。
