Googleで「 CNCフライス盤何か本当に重要なことがない限り、「何もかもが無駄になる」なんて言いません。もしかしたら、製品を作ろうとしているのかもしれません。部品の価格を調べているのかもしれません。あるいは、機械のカタログを見つめながら、「高くつく間違いを犯してしまうんじゃないか？」と考えているのかもしれません。
問題は、ほとんどのCNCフライス盤ガイドが、まるで工学の教科書のように説明したり、役に立たないほど単純化しすぎていることです。このガイドでは、そのようなことはありません。CNCフライス盤の実際の仕組み、「CNCフライス加工」の真の意味、そして無駄な費用をかけずに適切な機械を選ぶ方法を解説します。CNCフライス加工とCNC旋削加工? すべてをクリアにするために、それに関する私たちのブログをお読みください。
CNCフライス加工はコンピュータ制御の切削加工です。しかし、この定義は退屈で、本質を見落としています。CNCフライス加工は、全てを変えました。回転工具が固体ブロックから材料を削り出し、形状、特徴、そして穴を作り出します。しかし、これは専用のデジタルシステムがレバーと手回しホイールを完全に置き換えたからこそ実現できたのです。
コンピュータで部品を設計し、ファイルを転送すれば、機械が外科手術のような、妥協のない精度で切削加工を実行します。だからこそ、航空宇宙、自動車、ロボット工学といった産業は、この技術に大きく依存しているのです。人間の手では、高度な加工に求められる寸法精度を常に実現することはできません。 航空宇宙グレードの部品.
Kesoでは、創業当初から高度なCNCフライス加工技術を採用しており、チームの豊富な加工経験は、完成品の精度に直結しています。多くのお客様から、他社では公差検査に合格しなかった部品を当社に持ち込んでいただいていますが、生産拠点を当社に移管することで、より安定した精度を実現しています。加工においては、工場のプロセスと専門知識を選択することになります。だからこそ、重要な部品を最初から正しく製造できるのです。
ファクトチェック：CNCフライス加工は、人間の髪の毛よりも細い公差を持つ部品を製造できることをご存知ですか？高精度または特殊用途において、1桁ミクロン単位の再現精度を実現します。これは単に手作業よりも優れているだけではありません。全く異なる精度の世界で動作します。この能力こそが、CNCフライス加工に大きく依存する世界の産業オートメーション市場が、 CNC加工部品は、今後数年間で4,000億ドル近くに達すると予測されています。まさにそのような影響について話しているのです。
従来の手動ミルと現代の CNC システムの最大の違いは、制御と、それを誰に任せるかという点にあります。
手動ミルでは、オペレーターがすべてをコントロールします。ツールの動き、切り込みの深さ、送り速度など、すべてはオペレーターの手、目、そしてその瞬間の集中力に左右されます。疲労が蓄積したり、コーヒーの風味が薄れたりすると、許容範囲がずれてしまう可能性があります。
さて、CNCフライス盤を考えてみましょう。その動きは感覚で決まるのではなく、プログラムされたコード行によって制御されます。機械は毎回正確な座標を一貫して実行します。これが、多くの業界でCNCフライス加工が精密部品製造の主流となっている理由です。
重要なタービンブレードハウジングを注文すると想像してみてください。その部品を、ミクロン単位の精度で予測可能かつ再現性の高いシステムで製造してもらいたいですか、それとも直感に頼る人間で製造してもらいたいですか？
それが違いです。CNCフライス盤には次のような利点があります。
この予測可能性と精度の大幅な向上により、CNC フライス加工はほとんどの現代の製造アプリケーションで主要な選択肢となり、一方で手動フライス加工は現在、主に小規模な修理、単純なプロトタイプ、トレーニング、または極めて厳しい許容誤差が要求されない少量のタスクに使用されています。
「CNC ミル加工」というラベルが付いた製品の場合、その部品は成型、鋳造、または粗削りされたものではなく、正確なデジタル指示に従った CNC フライス盤を使用して固体の材料から直接彫り出されたことを意味します。
これは重要なことだ。 CNCフライス加工部品 通常は次のようなものがあります:
メーカーがCNCフライス盤に切り替える理由は、通常、一貫性です。大量生産でも、すべての部品がほぼ同一の仕上がりになります。
「CNCフライス盤の仕組みは？」と疑問に思ってここをクリックしたあなたは、雑学的な情報を求めているのではなく、何か役に立つ情報を見つけたいのでしょう。適切な機械を選んだり、生産のボトルネックを特定したり、部品の正確な見積もりを出したり、不適切な設定によるスクラップの廃棄を防いだりしたいと考えているかもしれません。機械の動作を隅々まで理解することで、3つの真の力が得られます。それは、予測可能性（時間とコストがどこに潜んでいるかがわかる）、制御性（送り速度や固定具の推測がなくなる）、そしてトラブルシューティング（問題が発生前に察知できる）です。ですから、試験勉強のようにではなく、明日最初の仕事に臨むつもりでこの記事を読んでください。
CNCフライス加工システムは、まさに冷酷な精密機械です。コンピュータ制御の切削工具で、固体ブロックから材料を削り出し、設計通りの形状に仕上げます。しかし、その機能は単なる切削ではなく、膨大な量の高度なエンジニアリング技術を必要とします。機械は、複雑な部品を再現性の高いものにするために、スピンドル速度、工具の動き、切削片の除去、クーラント供給、そして複雑な制御ロジックを自在に操らなければなりません。

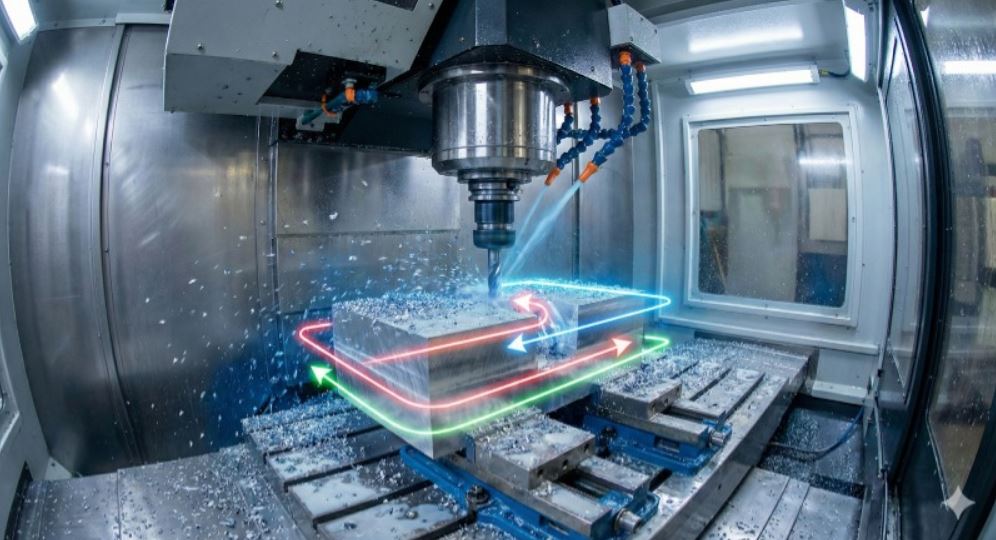

作業開始時のCNCフライス盤の様子をご覧ください。スピンドルは即座に加速し、材料と工具に応じて数千回転に達します。そしてカッターが最初の位置に移動します。ワークピースはテーブル上にしっかりと固定されたまま、そこに留まります。
制御ユニットはGコードを読み取ります。これはCAMプログラムから直接取得された行単位のスクリプトです。コントローラはスクリプトを瞬時に受け取り、100分の1ミリメートルまたは1000分の1ミリメートル単位の座標値で、微小な軸の動きに変換します。
切削片が飛び散ると同時に、クーラントまたはミストが熱を管理します。制御システム自体がバックラッシュや微細な物理的偏差を積極的に補正し、完成した部品がCADモデルと正確に一致するようにします。
加工にはいくつかの重要な要素があります。主軸回転速度と送り速度は切削のすべてを左右します。この組み合わせを誤ると、仕上がりが悪くなり、工具がすぐに破損することになります。ツールパス戦略、つまり形状の荒加工と仕上げ加工の方法は、工具が耐える力と熱の総量を決定します。そして最後に、クランプです。これは最も基本的なステップですが、これを間違えると、高価な部品全体を無駄にする最速の方法となります。

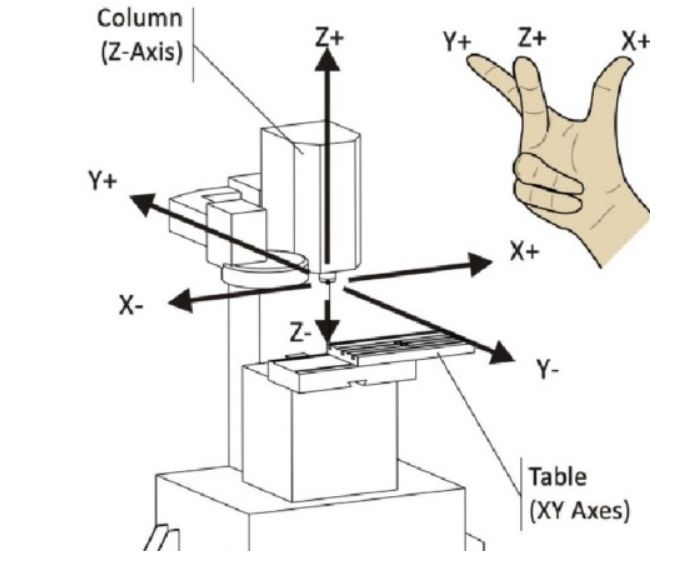

基本的なフライス盤は、カッターをX軸（左右）、Y軸（前後）、Z軸（上下）の3つの直線軸で動かします。しかし、これはほんの始まりに過ぎません。
現代の 5軸CNCミル 複雑な作業中は、機械がぎくしゃくしたステップではなく、滑らかな弧を描くように動くことに気づくでしょう。これは、同時軸動作が重労働を担っているからです。違いは単に魅力的な動作だけではありません。段取りの回数が少なくなり、仕上がりがきれいになり、そして部品が仕様に近い状態でテーブルから取り出されます。
リンク先のガイドで、CNC ミルの仕組みを詳しく見てみましょう。
ここまで読んで、CNCフライス加工は強力だけど、正直ちょっと大変そうに思えるかもしれませんね。それもそのはず、フライス盤を購入し、セットアップし、送り速度や工具、治具などを調整し、最初の良い部品を作るまでにやるべきことはたくさんあります。
最初から完璧な部品をご希望なら、Kesoにお任せください。1個あたり5ドルから、実際の生産グレードの部品を加工いたします。お客様は機械に触れることなく、セットアップや工具、スクラップの心配もする必要がありません。
CAD ファイルをアップロードするだけで、あとはすべて当社が処理します。
スピンドルは機械の筋肉です。切削工具を保持し、高速回転させることにより、金属、プラスチック、複合材を切断します。スピンドルの品質は、切削時の滑らかさと、CNCフライス加工された部品がテーブルから離れた際の表面の仕上がりを左右します。スピンドルに遊びや振動があると、チャタリングマークや公差の悪化という形ですぐに現れます。
現代の機械は、手動工具交換のために停止することはありません。自動工具交換装置は複数の工具を格納し、数秒で交換します。優れたCNCフライス盤はこのシステムを採用し、段取りを気にすることなく、荒加工から仕上げ加工までシームレスに移行します。これにより、複雑な部品を複数の手作業工程ではなく、1回の加工で製造できます。
ここが頭脳であり、ダッシュボードです。オペレーターはここからプログラムを読み込み、送り速度と回転数を調整し、機械をゼロ点に合わせ、切削状況を監視できます。ダイヤルイン式のCNCフライス盤では、制御パネルにスピンドル負荷や軸位置などのリアルタイムのフィードバックが表示されるため、部品や工具が破損する前に問題を把握できます。
作業台は原材料を固定する場所です。固定具、バイス、クランプ、そして専用治具は、成形中に部品が動かないように固定します。安定したセットアップこそが、厳しい公差でCNCフライス加工された部品と、ニアミスだらけのスクラップ箱の違いです。適切な固定具は、静かで、退屈で、そして極めて重要です。
熱は精度の敵です。冷却システムは切削領域にスプレーまたは噴射することで温度を制御し、工具寿命を延ばします。チップコンベアとオーガーは、金属くずが堆積して切削を妨げる前に除去します。適切に設計されたCNCフライス盤は切削領域をクリーンに保ち、工具は常に材料を切削し、遊離したチップを再切削することはありません。
機械を見る前に、工具について理解する必要があります。CNCフライス盤の性能は、内蔵のカッターの性能に左右されます。不適切な工具を使用すると、表面仕上げが損なわれ、公差が崩れ、作業中に工具が折れてしまうこともあります。
