CNCフライス盤の種類

垂直CNCフライス盤

ほとんどの店はここから始まります。垂直マシンは、人々がCNCフライス盤スピンドルは真下を向いており、重力によって切りくずが排出されやすく、セットアップも迅速です。

一般的な設計としては、C型フレーム構造が挙げられます。これらの機械はコンパクトで効率的ですが、大型部品を加工する際には、スピンドルの突き出しや機械の設置面積が精度に悪影響を及ぼし始めます。ファチョン社のVESTAシリーズやSIRIUS-650/850/1050といった機種は、サイズが問題となる前に、垂直型設計の真価を発揮する例を示しています。

横型CNCフライス盤

横型加工機は、主軸を横向きに反転させる。一見単純な構造だが、これが全てを変える。切りくずの排出が劇的に改善され、工具の寿命が延び、切削力がより均等に分散される。

大量生産のCNCフライス加工を専門とする工場では、横型フライス盤を好む傾向がある。なぜなら、工程を監視することなく、より長時間、より積極的に稼働させることができるからである。

価格は高いが、安定性と稼働時間の向上によってその価格に見合うだけの価値がある。

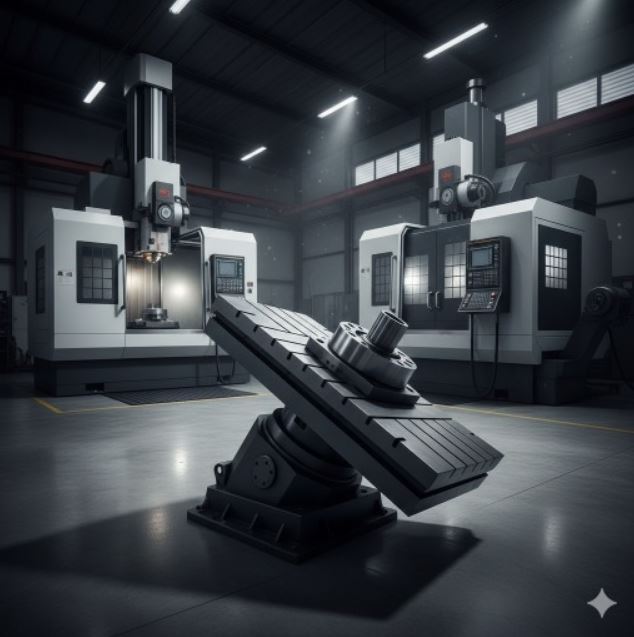

3軸、4軸、 5軸CNCフライス加工 機械

これはスピードではなく、移動とアクセスに関する問題だ。

3軸加工機は、平面加工、ポケット加工、スロット加工、プロファイル加工に対応します。

4軸機能は回転機能を追加し、円筒形や多面体の部品に便利です。

5軸は複雑さが潜む場所です: 複合角度、インペラ、 航空宇宙部品、そして型。

人々が高度なCNCフライス加工能力について語るとき、彼らが意味するのはまさにこれです。単に速度を買うのではなく、形状の自由度を買うということです。

ガントリー型およびブリッジ型フライス盤

部品が本当に大きくなると、通常のフレームでは意味をなさなくなる。

そこで登場するのが、ダブルコラム式またはブリッジ式の機械です。これらの設計では、切断エリアの両側にコラムを配置することで、非常に高い剛性を実現しています。小型で高精度なバージョンも存在し、サイズではなく剛性と再現精度を重視して設計されています。

華川電機のSIRIUS UM+、UL+、UX、1250/1350/1750/2500シリーズ、そしてL1およびL2モデルといった機種は、この世界に存在している。

これらは単純なブラケット用ではありません。金型、ダイ、航空宇宙用工具、そして表面仕上げと形状がミクロン単位で測定される部品用です。これらの機械は、まさにそのようなレベルのCNCフライス加工のために設計されています。

CNCフライス盤の価格

同じ機械でも価格が5倍になる場合がある理由（それでも「正しい」機械である場合もある）

フライス加工機の価格は、無作為に決まるものではなく、単なるブランド価格の上乗せでもありません。それは、数々の設計上の選択が積み重なった結果なのです。

プラスチック、アルミニウムの試作品、低負荷作業向けに設計された小型CNCフライス盤は、焼入れ鋼材にミクロンレベルの公差を維持するように設計された機械とは全く異なる世界に存在する。外見は同じでも、内部構造は全く異なる。

実際にコストを上下させる要因は何ですか？

精度クラス。十分な精度から高精度が求められるレベルになると、価格は大幅に上昇します。±50～75ミクロンの精度を維持できる機械と、1日を通して±3～5ミクロンの精度を維持できる機械では、扱いが大きく異なります。

機械の剛性。より重い鋳造部品、より幅の広い直線レール、ボックスウェイ、耐熱フレームなどは、カタログ上では見栄えが良くないが、基本コストを2倍、3倍に押し上げる。

スピンドルシステム。8,000回転/分のスピンドルは、長時間の運転でも安定した切削圧力を維持するように設計された高トルク・高速システムに比べて安価です。

制御システム。CNC制御の中枢部の品質は重要です。高性能なコントローラーは、単に軸を動かすだけでなく、振動を予測し、熱ドリフトを補正し、より厳密な経路制御を維持します。

そのため、同じストロークサイズの2つのマシンでも、価格帯が全く異なる場合があるのです。

実際のCNCフライス加工の価格帯（実際に支払う金額の内訳）

パンフレットの情報だけで価格を推測するのではなく、実際の価格設定がどのようなものかを見ていきましょう。

エントリーレベルのマシンはアクセス性を重視しています。これらは軽作業、試作品、軟質材料、学習環境向けです。CNCマシンフライス加工 ここでいう機械は、筋肉よりも動きに重点を置いている。

中級機は、ほとんどの加工工場にとって最適な選択肢です。鋼材、適度なバッチ生産、および通常の精度要求に対応できます。ほとんどの部品はここで「精密」とラベル付けされます。CNCフライス加工部品「実際には、そこから来ている。」

ハイエンドの産業機械は、単に高速なだけではありません。過酷な条件下でも高い再現性を実現するように設計されています。温度制御された部品、超滑らかなボールねじ、熱補償システム、そして超高剛性構造など、あらゆる要素がここに集約されています。まさに、数百万ドル規模のコストパフォーマンスを実現する要素と言えるでしょう。

規模によっては、中程度の公差（50～75ミクロン）を持つ2メートルX軸移動の機械は、通常6桁台前半の価格帯になります。公差を10～15ミクロンまで厳しくすると、6桁台半ばから後半の価格帯に跳ね上がります。真の超精密加工の領域に踏み込むと、価格は7桁に達しても「高すぎる」とは言えません。

予算を静かに増やすスペック

人々がコストを過小評価しているのはまさにこの点だ。

軸の数
シンプルな3軸CNCフライス盤は、5軸同時動作機能を備えたものに比べて、はるかに安価です。

作業用封筒のサイズ
サスペンションストロークを大きくするということは、単にレールを長くするだけではありません。より重いフレーム、より強力な駆動装置、より高度な熱歪み対策、そしてより充実したフロア構造が必要となるのです。

スピンドルトルクとデューティサイクル
高回転数を実現するのは簡単だ。高トルク、安定性、そして長時間稼働を実現するにはコストがかかる。

材料能力
アルミニウム専用の機械は、ステンレス鋼、工具鋼、または硬化合金を精度を損なうことなく加工できるように設計された機械に比べて安価である。

冷却と温度制御
精度を高くすればするほど、機械はより多くの熱と戦わなければならない。

多くの購入者が陥る価格の罠

ほとんどの人は基本価格を見て、それ以上考えなくなる。

そうやって、設計図上では良さそうに見えても、実際の作業では苦労するような機械ができあがってしまうのです。あるいはもっと悪いことに、部品の製造速度が遅く、工具の消耗が激しく、温まると公差を維持できなくなるような機械になってしまうのです。

安価な機械で粗悪な部品を作ることは、「コスト削減」にはならない。それは単にコストを別のところに転嫁しているだけであり、手直し、不良品、長いサイクルタイム、納期遅延につながるだけだ。

より賢明な質問は「費用はいくらですか？」ではない。

つまり、「間違ったものを買ってしまったら、どれくらい高くつくことになるのだろうか？」ということです。

それが、機械を買うことと、長期的なプロセスを買うことの違いだ。

CNCフライス盤を購入すべきか、それとも作業を外部委託すべきか？

CNC機能を備えたフライス盤に投資するか、作業を外部委託するかは、予算、生産量、社内の技術リソースによって決まります。

次のような場合は、CNC制御のフライス盤を自分で購入するのが賢明です。

• 安定した長期的な生産ニーズ
• 機器のプログラミング、保守、トラブルシューティングができる熟練オペレーター
• 機械、工具、治具、および継続的なメンテナンスの予算

設備を所有することで完全な制御が可能になりますが、メンテナンス、刃物の摩耗、校正、人件費といった運用コストはすぐに膨れ上がります。多くの新規購入者は、CNCフライス盤を社内で運用する際の真の生涯コストを過小評価しています。

業務を外部委託することで、設備投資なしで柔軟性を確保できます。機械加工チームを編成したり、メンテナンススケジュールを管理したり、品質検査を実施したりする必要はありません。この方法は、試作品、少量生産、および作業量が頻繁に変動する企業に最適です。

当社は、CNCフライス盤を自社で運用することなく、信頼性の高い結果を求めるアウトソーシング企業を支援しています。プログラミング、機械加工、そして徹底した品質チェックまで、当社のチームがすべて担当しますので、お客様は設計、生産、製品開発に専念できます。

どちらの方向性が自分の状況に合っているか分からない場合は、アウトソーシングの方がリスクが低い選択肢となることが多い。特に、設備投資をせずにコストを予測し、一貫した品質を求める場合にはなおさらだ。
